機器構成例のご紹介

配光測定システムの構築に関するご相談をお受けします。

反射器・反射シート配光測定

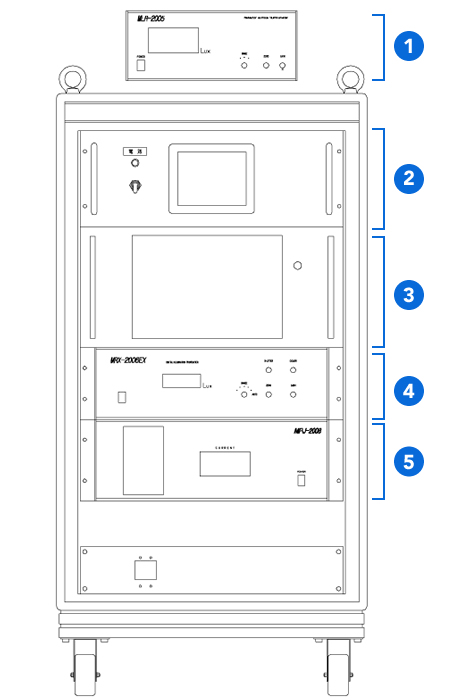

機器構成図 ① 反射面照度計 投光器の明るさを調整する時に使用。回転台上の受光器と接続。 ② 観測角コントローラ 縦型ベンチを操作するコントローラ。パネルでの手動操作、コンピュータからの自動操作が可能。 ③ 回転台コントローラ 回転台を操作するコントローラ。ダイヤルでの手動操作、コンピュータからの自動操作が可能。 ④ 光度計 100ft先の受光器と接続し、光度値を表示。パソコンと通信も可能。 ⑤ 投光器用電源 投光器を点灯させるための電源。

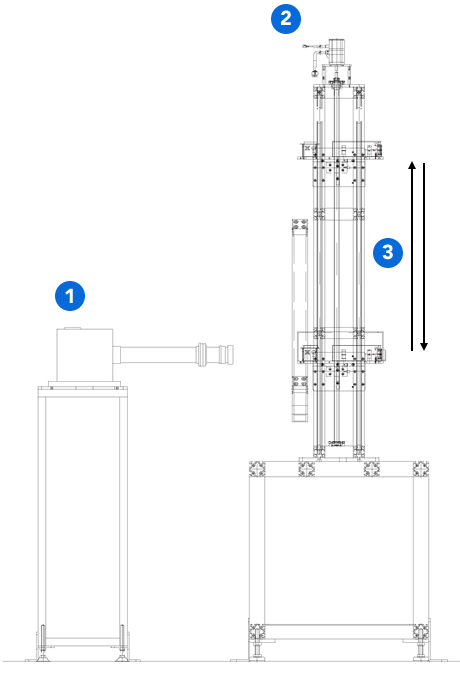

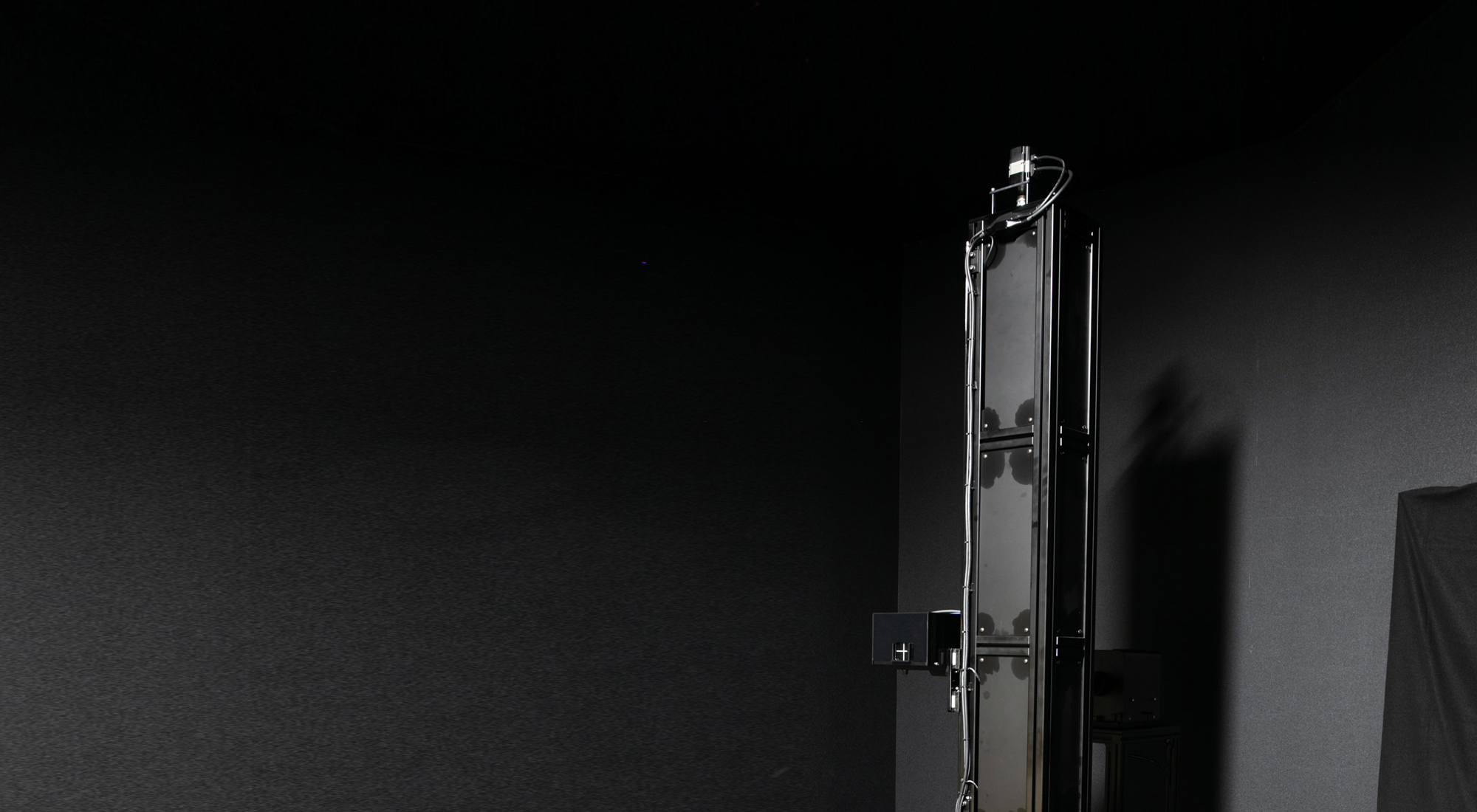

機構部 ① 投光器 反射器を反射させるための光源 ② 縦型ベンチ 観測角0°から1.8°までの範囲を上下に昇降します ③ 受光器 光電子増倍管を使用しています

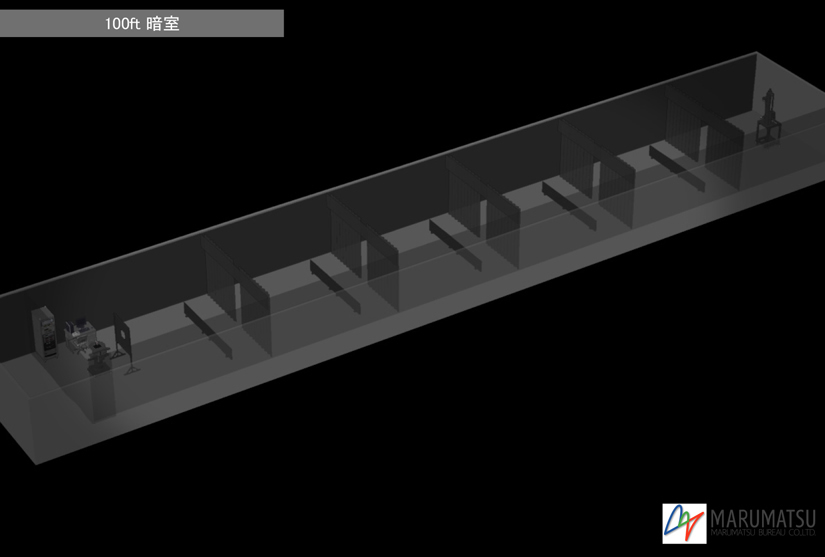

レイアウト図（100ft 反射器）

100ft 暗室 反射器の測定距離は、100ft(約30m)のため、床や天井の反射および迷光(光漏れ)などがないようにする必要があります。
